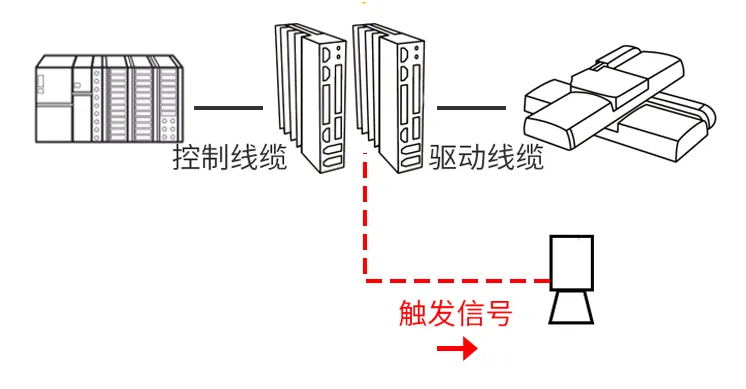

位置触发,也称位置同步输出(Position Synchronized Output,PSO),在高精度加工和高速检测领域有着广泛应用,通常在运动过程中在需要的位置快速给出触发信号,用于触发其他设备启动相关动作。这些高速脉冲用于触发激光、相机或者喷头等高速加工器件。
位置触发原理

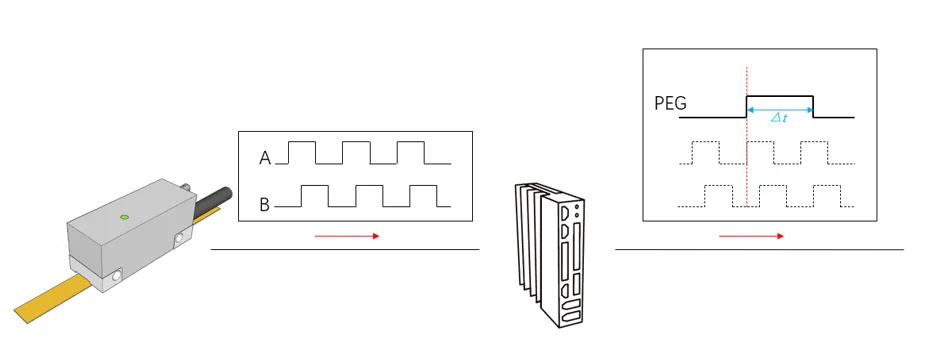

为了实现高速位置触发,我们需要在驱动器底层进行精准的位置比对和信号输出。而TTL型增量式编码器,凭借其脉冲计数的原理,能够迅速完成位置的编码和解码,展现出极高的处理速度。通过这样的配置,可以将高速脉冲的延迟降低至几十纳秒。
其他类型的编码器也可以实现位置比较输出,但绝对式编码器的编码和解码速度相对较慢,输出信号的实时性和信号频率都不一定满足高速高精度应用。
位置触发模式
根据具体应用需求,有多种位置信号的触发模式:

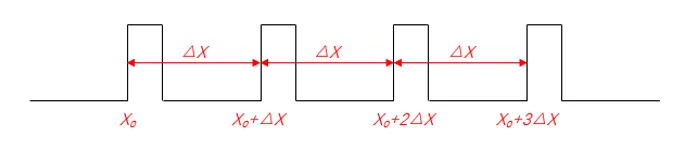

等间距位置触发
在需要的轴定义起始点、信号间距、终止点(或信号数量)等参数,可以实现等间距位置触发。

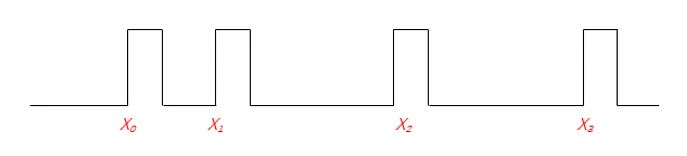

随机位置坐标触发
每一个触发点坐标都需要定义,通常情况下一个工艺动作需要触发的点的数量是有限制的。

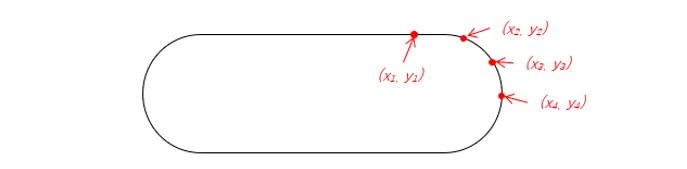

二维坐标位置触发
有别于单轴触发是根据反馈位置信号进行触发输出的原理,二维触发是根据指令位置进行信号触发。需要搭配雅科贝思提供的专业位置控制器才可以使用2D触发功能。
雅科贝思产品方案
位置触发技术可以提供高精度的位置控制,能够精确捕捉工作位置,并将其反馈给控制系统,但其最终实现需要通过传动系统来将运动传递到工作载荷上。
而直驱技术是一种直接将电动机(通常是无刷电机)连接到负载上的技术。它通过取消传统的机械传动元件(如传动皮带、齿轮等)来实现更高的功率传输效率、更低的能量损耗和更高的响应速度,这使得直驱技术在需要精密控制和高效能传递的应用中非常有优势。
在雅科贝思的直驱解决方案中,位置触发技术和直驱技术相互协作,实现精密制造的优势。这种组合可以实现高精度的运动和定位控制,并且具有快速响应和高效能传输的特点。同时,由于不需要传动系统,直驱技术还可以减少传动部件的磨损和维护成本,提高设备的可靠性和使用寿命。

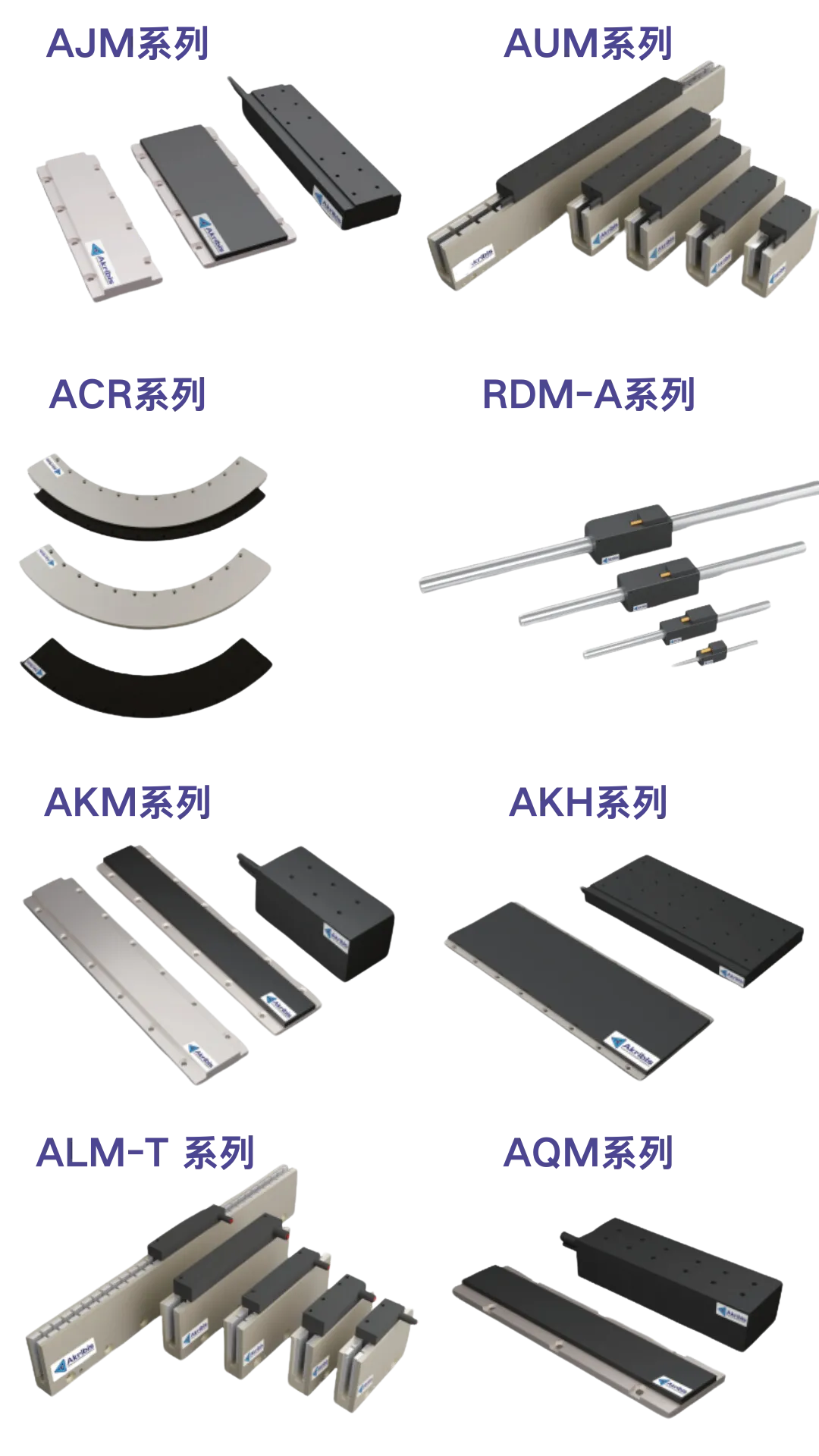

直线电机
——用于高端精密制造领域的直线电机系列
精密平台

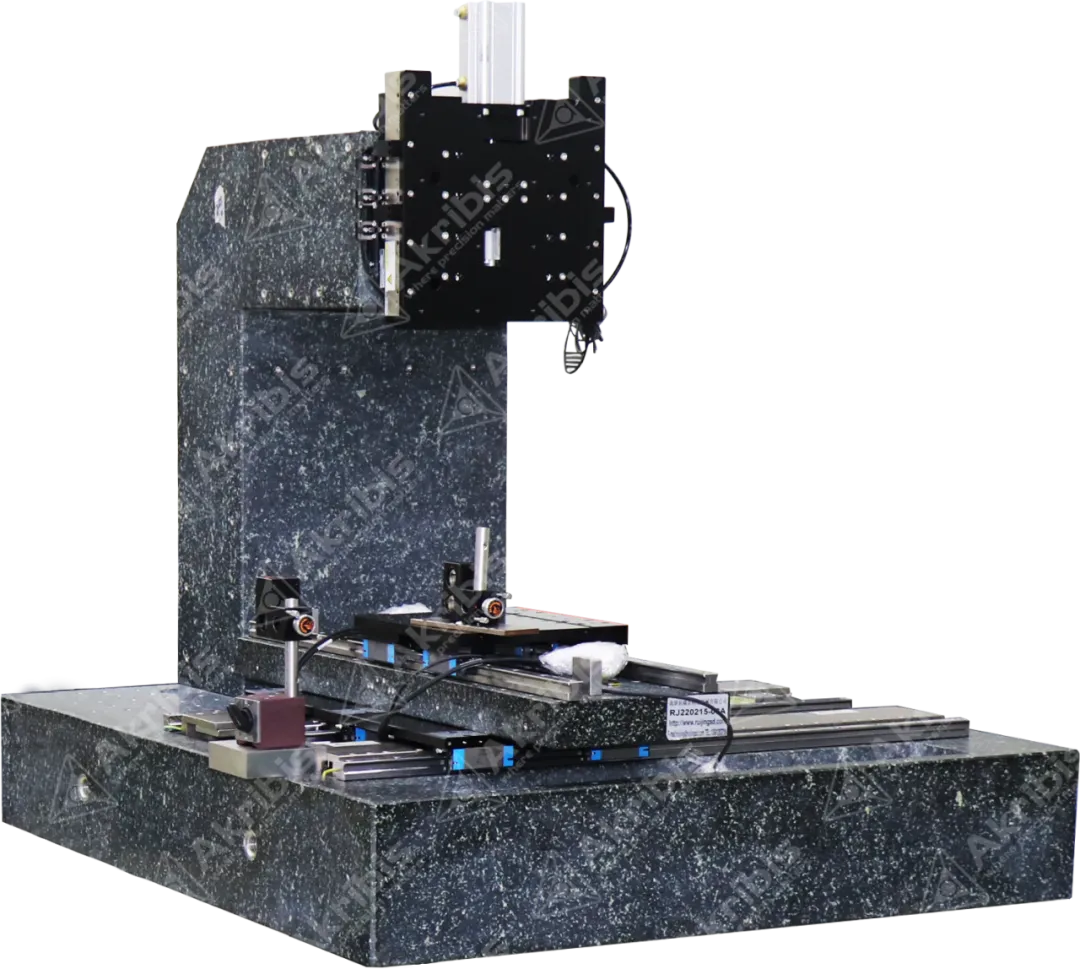

——用于半导体的高精密XYTZ平台——

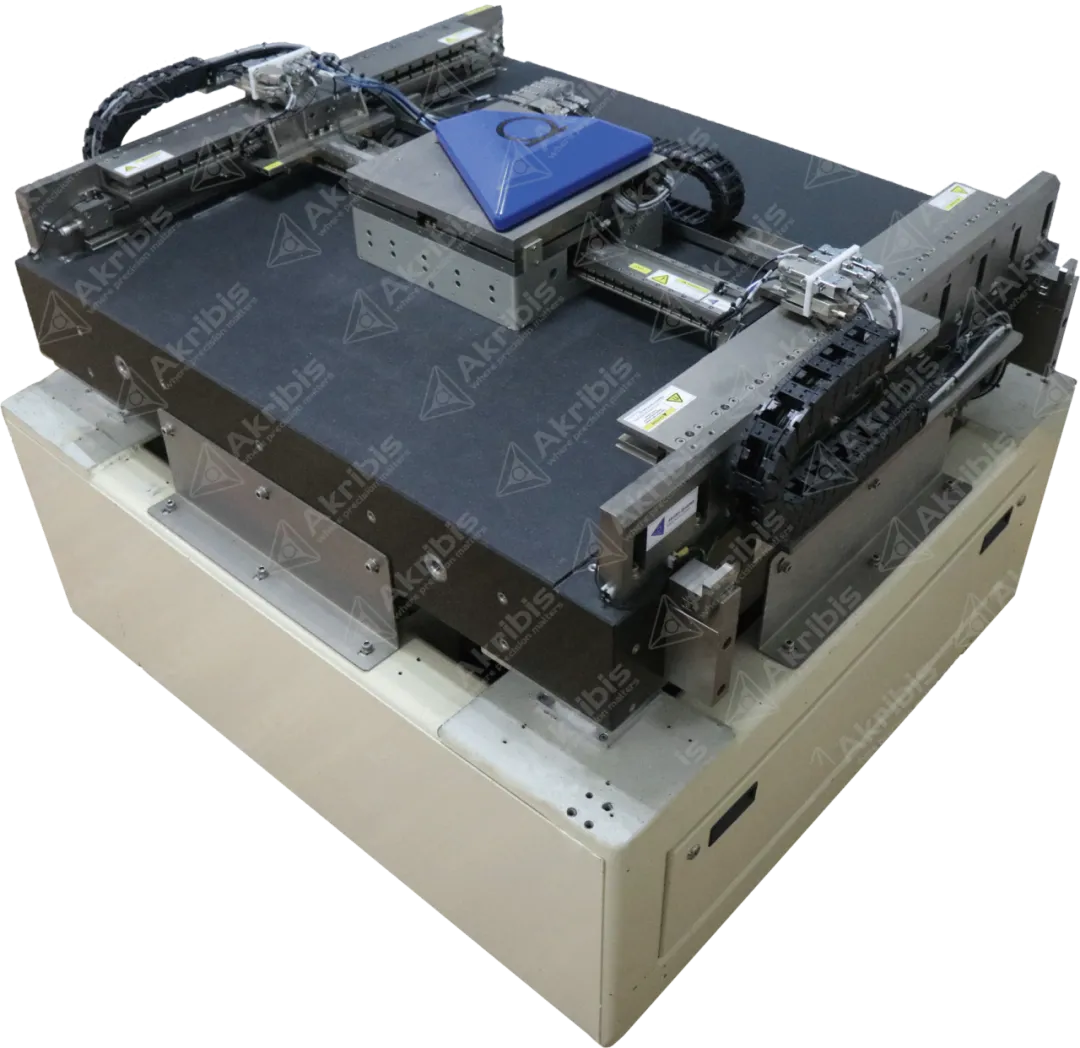

——用于检测、量测的高精密气浮龙门平台——
作为精密系统解决方案提供商,雅科贝思始终致力于提供卓越的产品和服务。我们的位置触发技术广泛应用于各种高精度应用,并且能够提供从电机设计、精密运动平台、运动驱动器、控制器的全套运动控制方案,助力您实现高效、精准的加工和检测。
