双边有铁芯直线电机AKD-A系列:提升系统响应速度与稳定性的解决方案
日期:2023-11-17 13:50

行业背景

当前,有铁芯直线电机已经在半导体、光伏锂电、液晶面板等行业得到广泛应用,因其小体积、大推力、高响应的特点,能够同时实现高速高精度的要求,特别适用于点到点的微米级快速定位。

然而,随着行业发展和客户需求的升级,压缩电机体积或提高电机出力体积比的需求日益增长。此外,有铁芯电机线圈与磁轨之间的吸力问题也成为了一个需要解决的难题。



解决方案

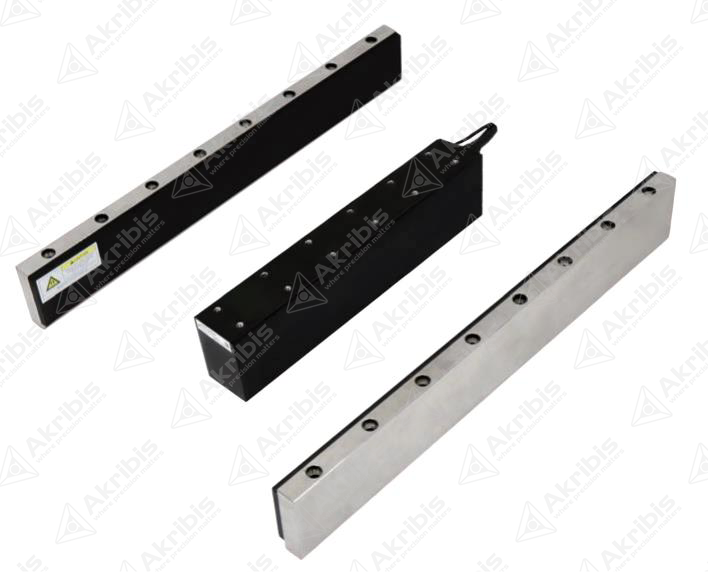

为了解决这些问题,雅科贝思推出了双边有铁芯直线电机AKD-A系列,它采用中间线圈+双边磁轨的形式,短线圈作为运动部件,长磁轨为定子部分。这样的结构布置,可以让线圈均匀受到两边磁轨的吸引,无不平衡单边拉力,有助于结构的稳定性和寿命。


AKD-A系列电机持续推力范围550-1187N,峰值力范围2156-5174N。相较于传统单边有铁芯电机,AKD-A在电气时间常数方面进行了极致优化,达到4.4ms的水平,这大大缩短了整个系统的响应时间。


AKD050-A-B3(353×100×90mm)的持续推力值是816N、峰值推力值是3234N,与其他体积接近的有铁芯直线电机相比,AKD-A系列具有明显优势。


高速龙门平台应用案例

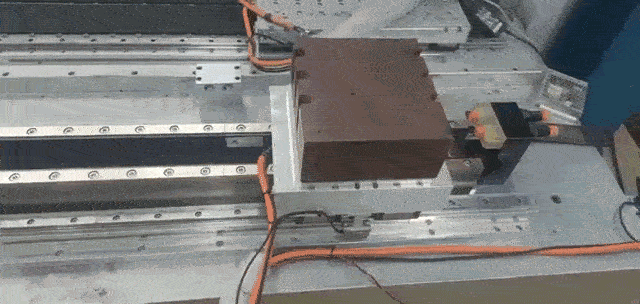

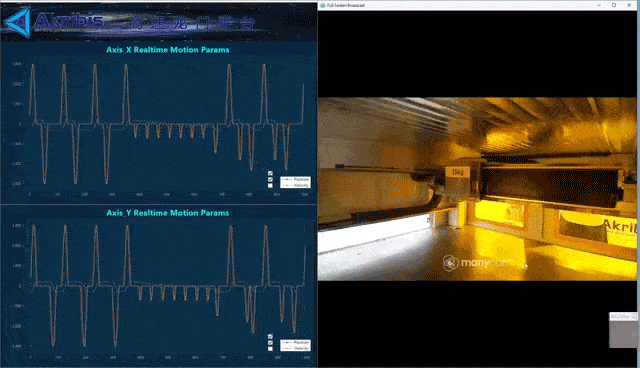

目前,雅科贝思的高速龙门平台采用该类型电机,在15kg负载下,平台加速度可达30m/s²,速度可达3m/s,适用于半导体贴片设备。

ezgif.com-optimize (2).gif

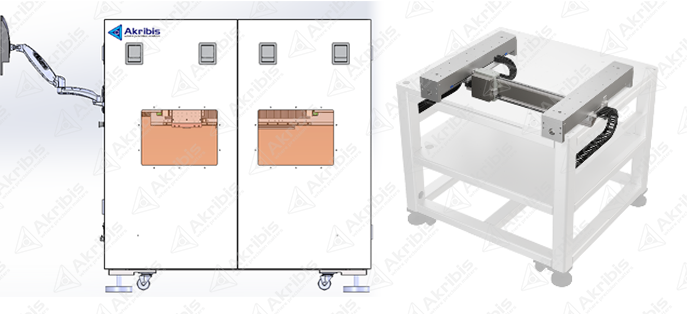

晶圆刺晶机应用案例ezgif.com-optimize (2).gif


刺晶转移是一种通过刺穿晶圆并将芯片转移到另一个基板上的技术。能够使得Mini LED芯片的尺寸更小,从而提高Mini LED的分辨率和亮度。

在这个应用中,客户对电机宽度、长度有严格要求,在此条件下,还需电机能提供不小于750N的持续推力和不小于2000N的峰值推力,并能够实现快速响应。

AKD-A系列方案可以完全满足以上要求,并在晶圆刺晶机中得到成功应用。



综上所述,双边有铁芯直线电机AKD-A系列具有优异的性能和灵活的应用性,能够满足各种行业和设备的需求。

想了解更多关于双边有铁芯直线电机的信息,欢迎联系雅科贝思(cust-service@akribis-sys.cn),我们将竭诚为您提供专业的服务和解决方案。
