DGC系列
双导轨高推力有铁芯直线电机系统 DGC系列采用特别设计的一体铝制底座和侧盖,减少生产周期,能够实现快速交货。采用特殊的磁铁设计,在满足推力的情况下最具有性价比,DGC的安装使用也更加友好。
  • 产品介绍
  • 规格参数

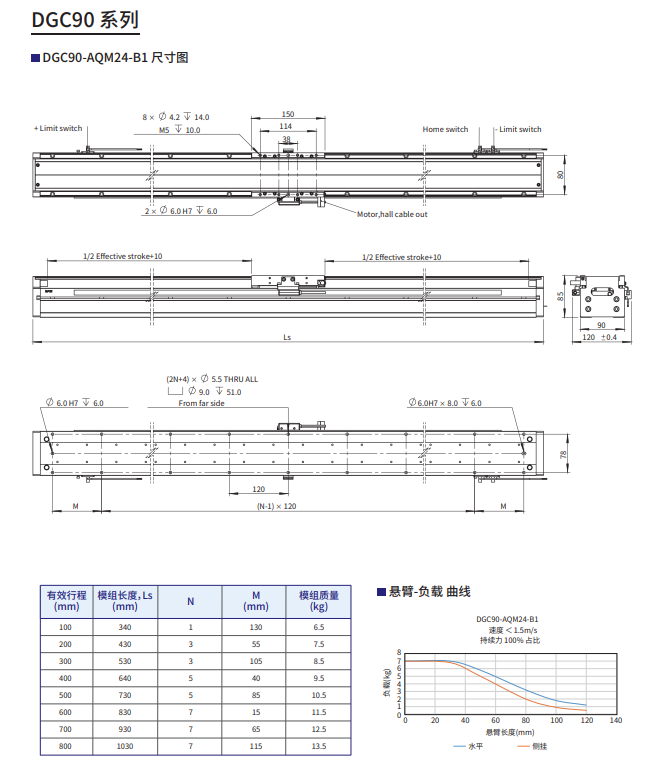

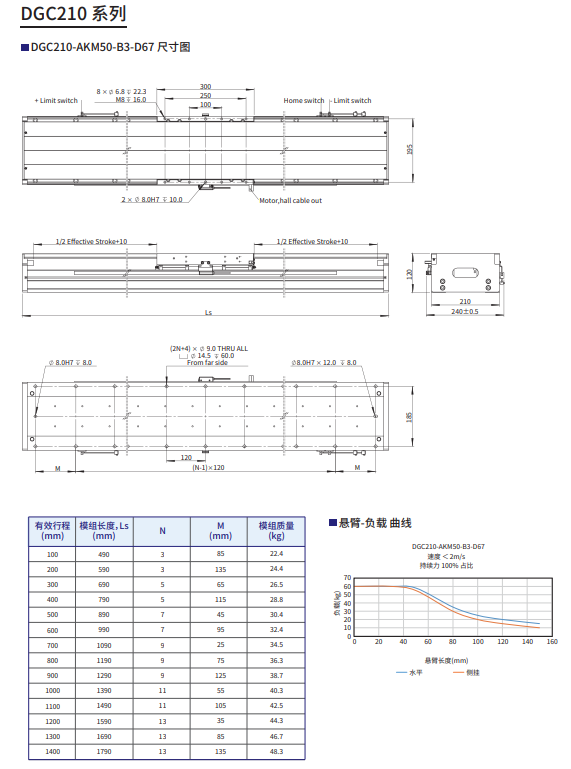

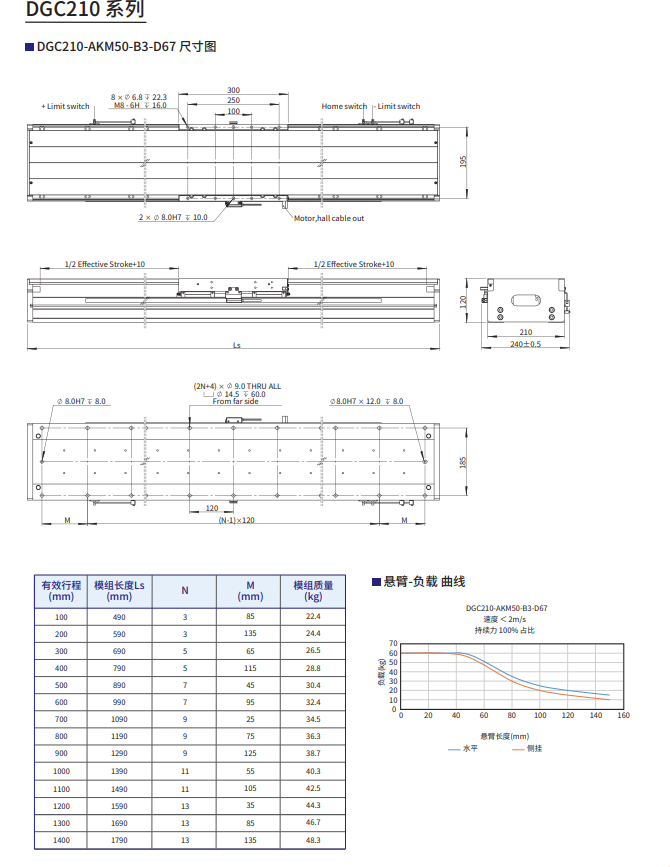

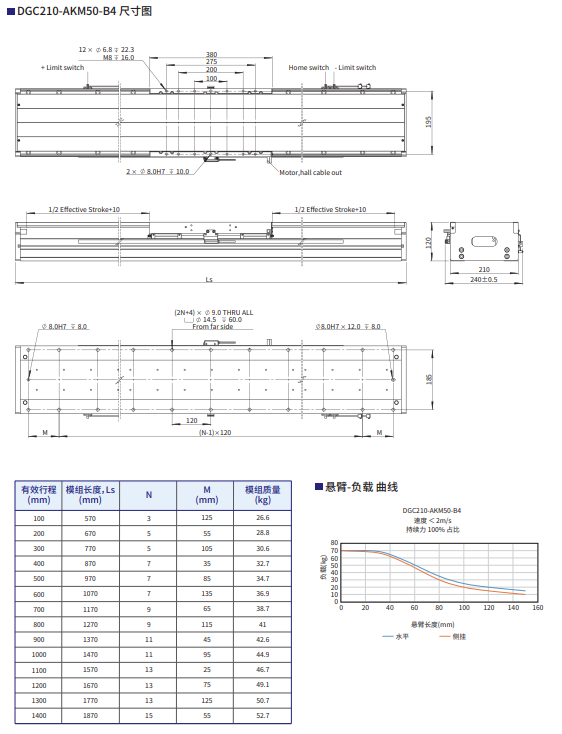

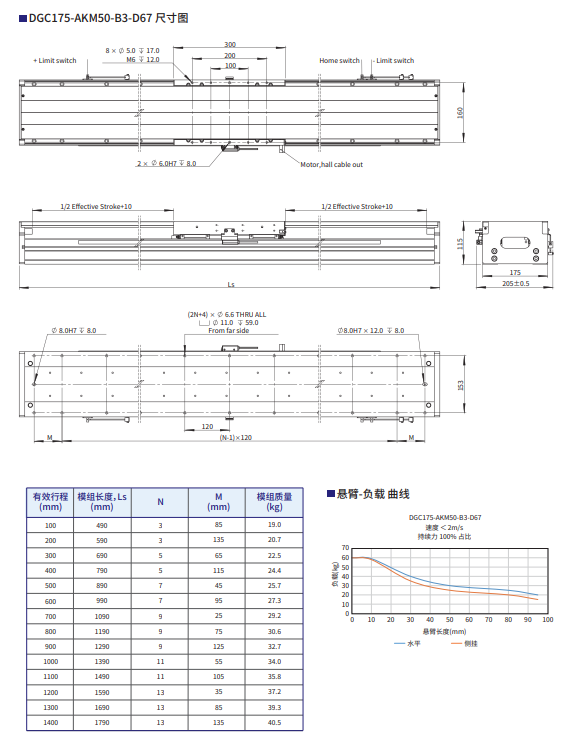

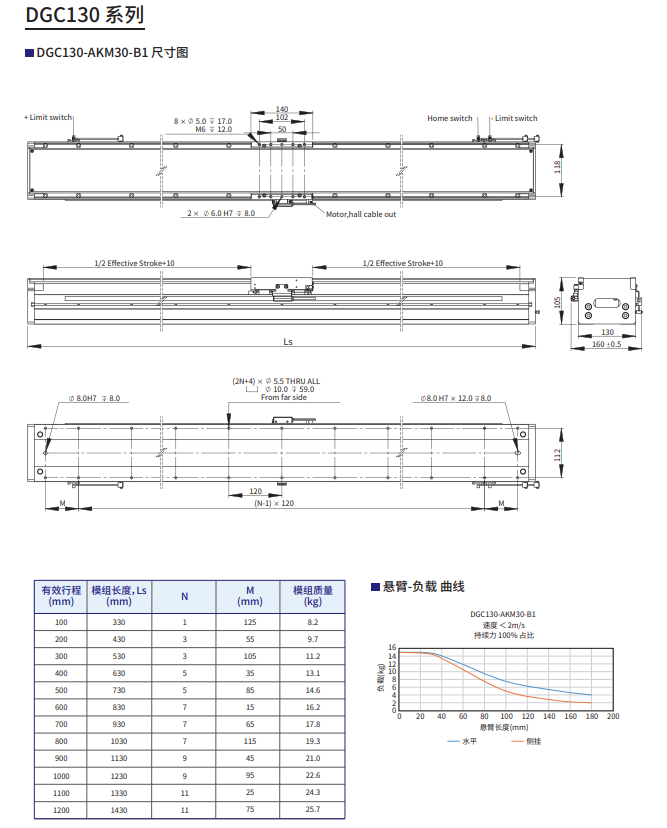

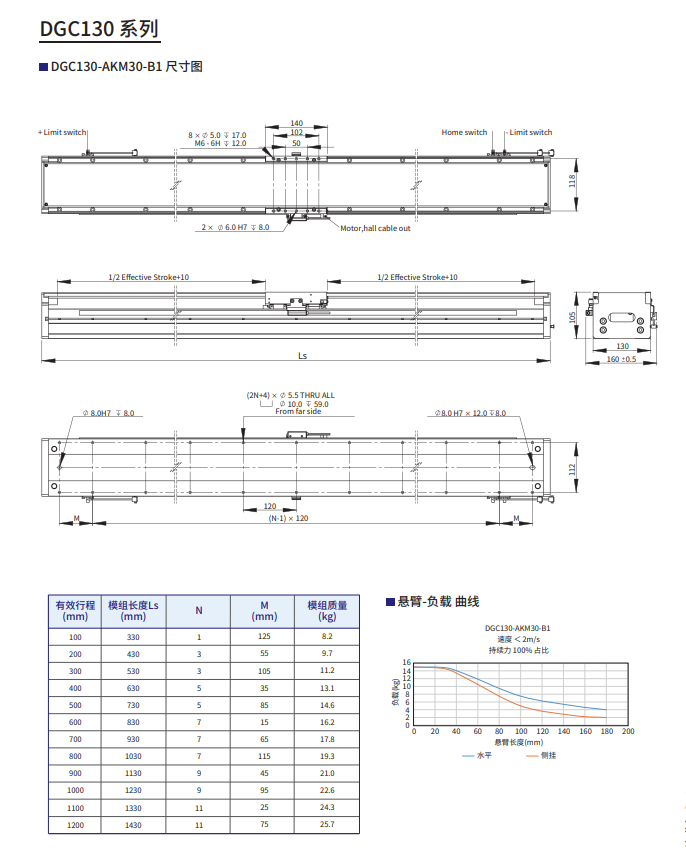

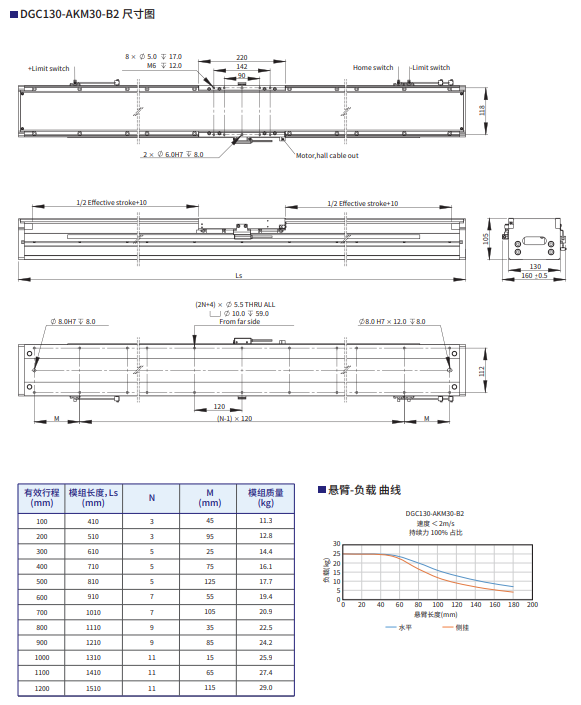

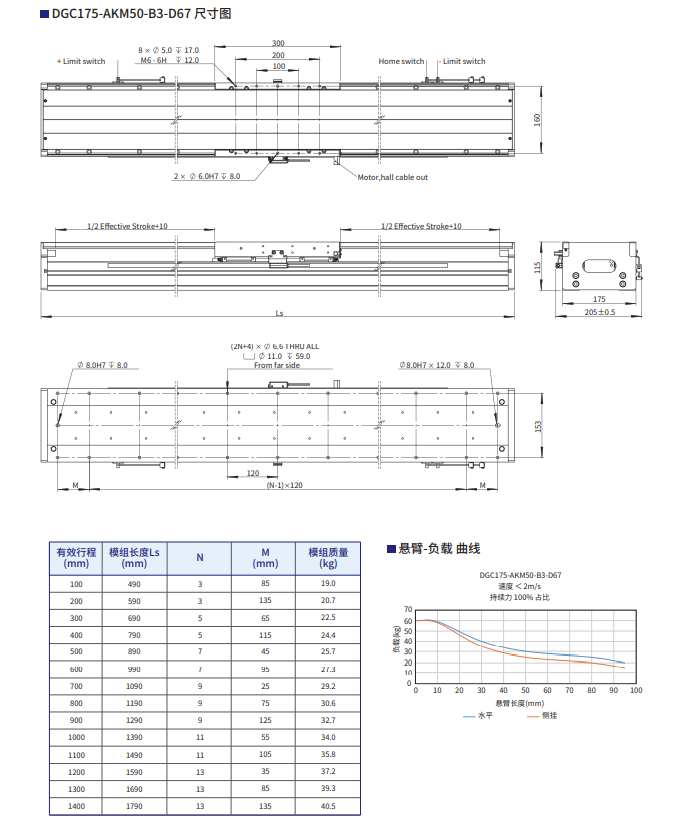

  • 尺寸图

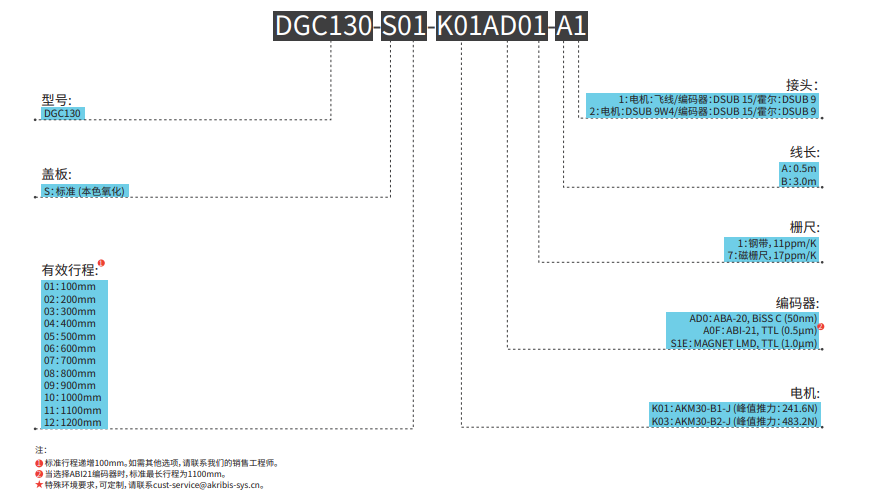

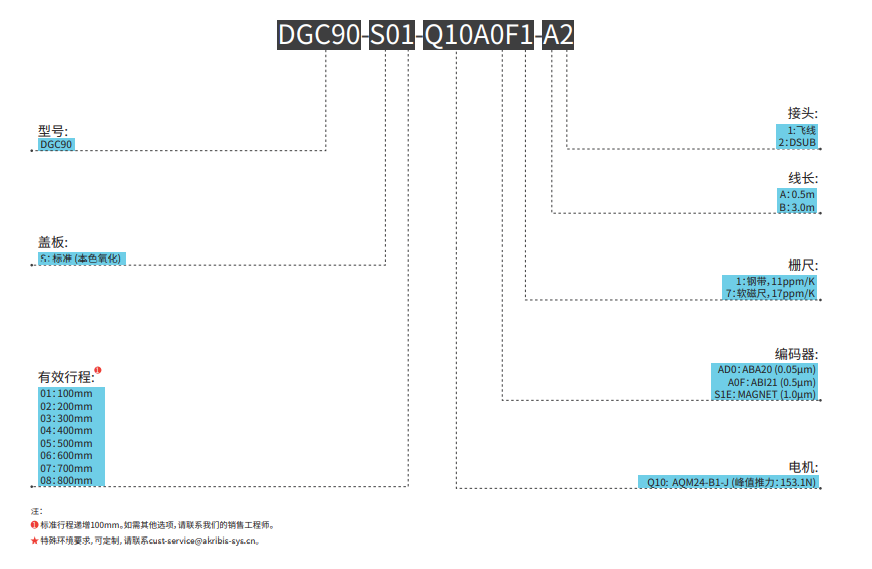

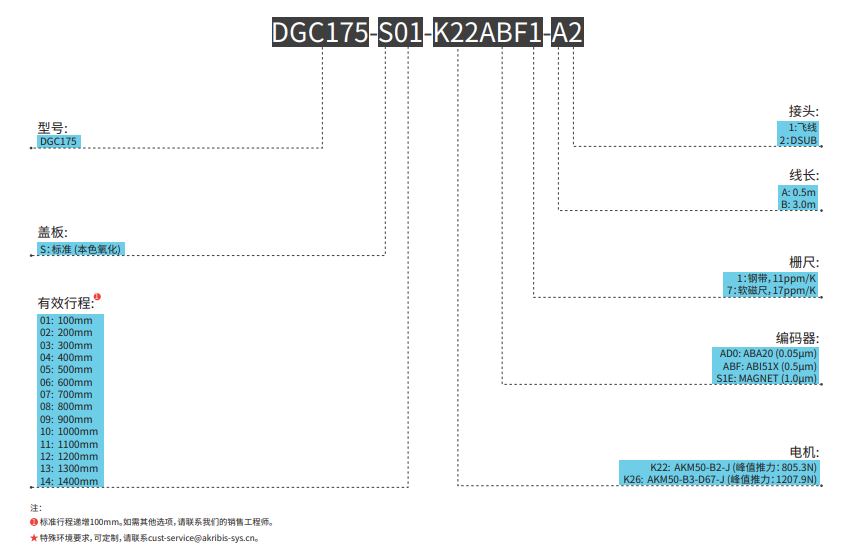

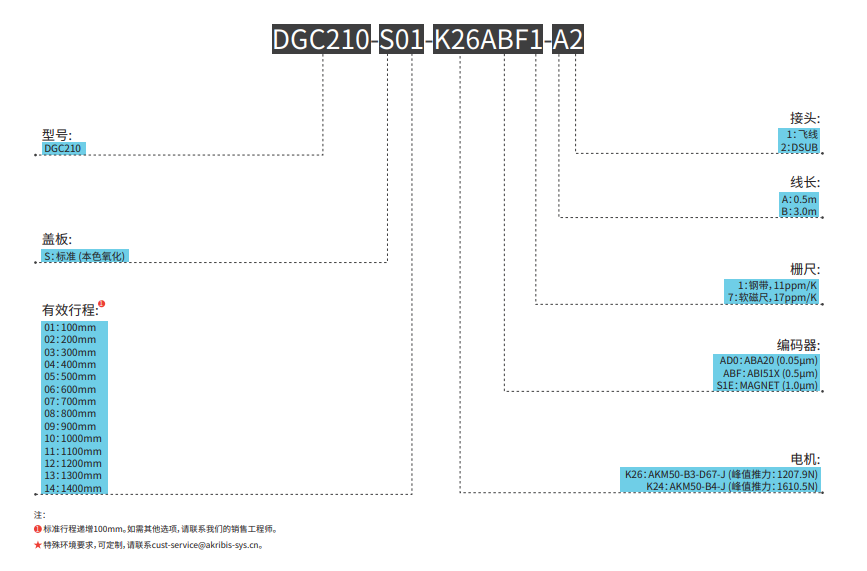

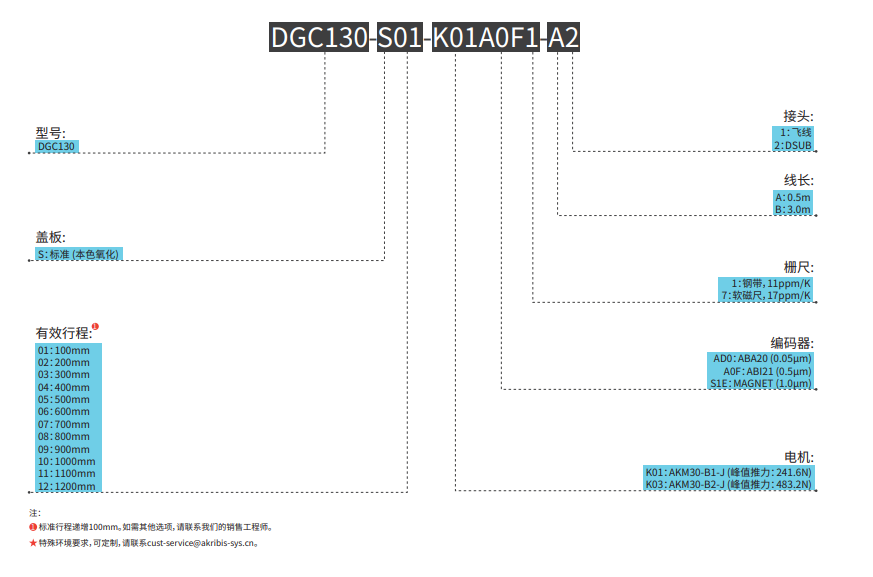

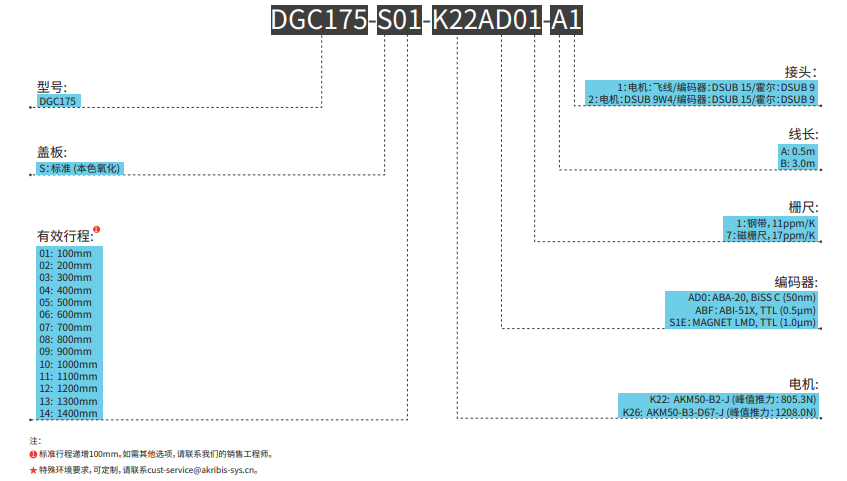

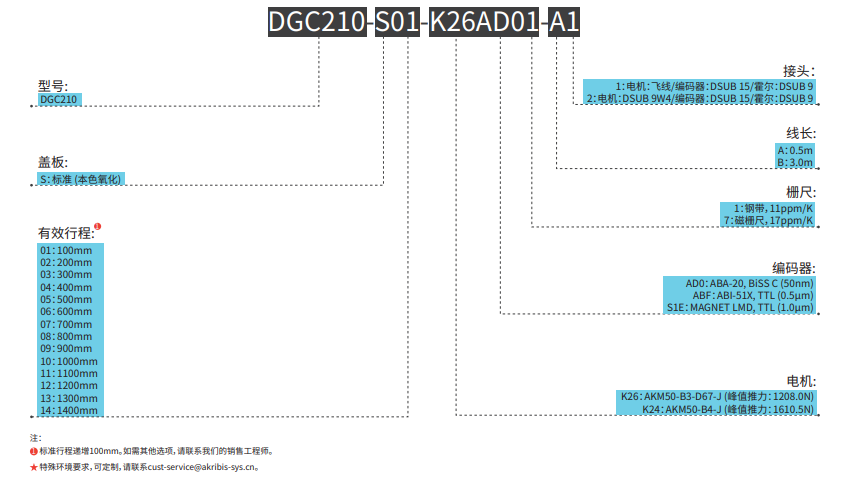

  • 订购信息

设计特点:

A. 直线电机定位系统

B. 快速交货

C. 高性价比

D. 使用简单


参数规格单位DGC90DGC130DGC175DGC210
电机型号-AQM24-B1AKM30-B1AKM30-B2AKM50-B2AKM50-B3-D67AKM50-B3-D67AKM50-B4
持续推力N60.8108.4216.8361.3542.0542.0722.6
峰值推力N153.1241.6483.2805.31207.91207.91610.5
力常数 ±10%N/Arms24.323.045.976.557.057.076.5
反电势常数 ±10%Vpeak/(m/s)19.818.737.562.547.047.062.5
导轨-12#15#20#25#
分辨率μm磁栅: 1.0磁栅: 1.0磁栅: 1.0磁栅: 1.0
光栅: 0.5/0.05光栅: 0.5/0.05光栅: 0.5/0.05光栅: 0.5/0.05
重复定位精度μm磁栅: ±5磁栅: ±5磁栅: ±5磁栅: ±5
光栅: ±3光栅: ±3光栅: ±3光栅: ±3
直线度μm/mm±10/300±10/300±10/300±10/300
最大速度m/s1.5333
额定负载kg7152550606070
空载运动质量kg1.72.74.67.610.211.614.2
安装方式-水平/侧挂安装水平/侧挂安装水平/侧挂安装水平/侧挂安装
注:
①DGC90的额定负载基于1.5m/s速度,持续力百分百占比考量量。
    DGC130/175/210的额定负载基于2m/s速度,持续力百分百占比考量。
    模组承载能力会根据真实运动规划等更强,具体咨询销售工程师。
