ACR系列
弧形无框电机 ACR系列弧形无框电机采用高性能永磁材料,经过电磁和机械优化设计,具有厚度小、中孔大、转矩密度高和无齿槽效应等优点,可以根据应用需求灵活配置多个线圈和多个导轨。可应用在FPD加工和表面检测等诸多应用场合。
  • 产品介绍
  • 规格参数
  • 尺寸图

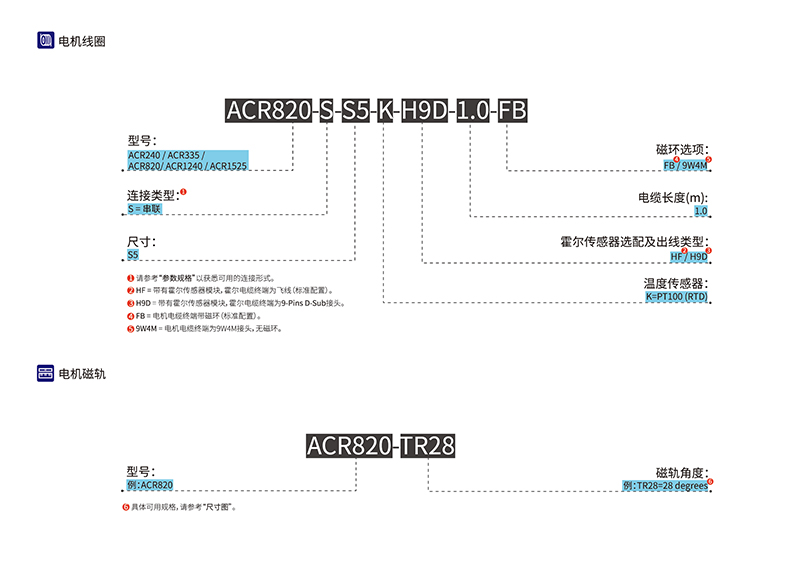

  • 订购信息

设计特点

A. 轻薄设计

B. 大中孔

C. 内置霍尔和温度传感器

D. 高转矩、无齿槽效应的直驱技术

E. 有限角度或360°运行模式

F.可灵活配置多个线圈或多个拼接磁轨


电机规格

运动半径

高度

线圈角度

持续转矩@100℃

峰值转矩

360°运动模式
(mm)(mm)(°) (Nm)(Nm)
ACR240-S5240.033.07319.872.8*
ACR335-S5335.029.690.492.3276.9*
ACR820-S5820.038.040.4331.5994.5*
ACR1240-S51240.0
39
24.2
334.95
1202.4

ACR1525-S515250.038.818.52460.71382.2-


ACR240



ACR335



ACR820



ACR1240



ACR1525




相关产品

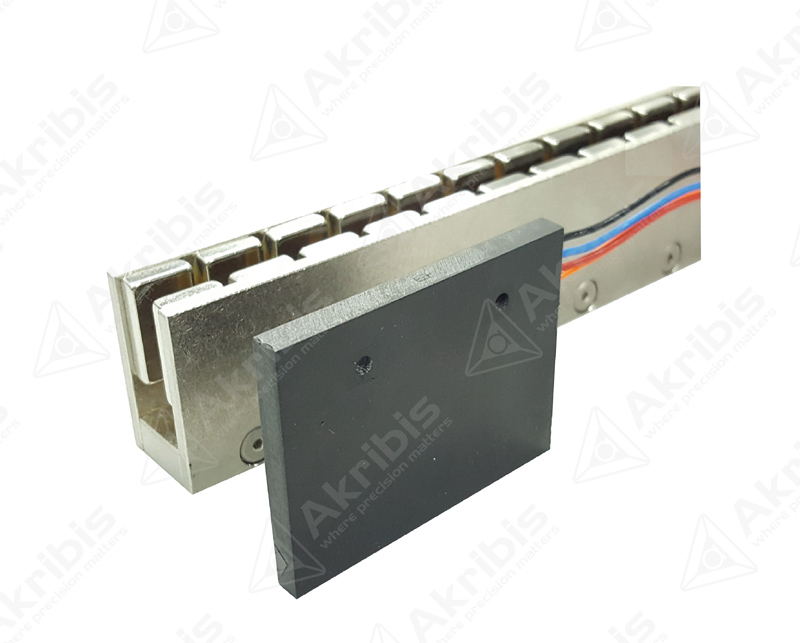

AUM系列
相关产品

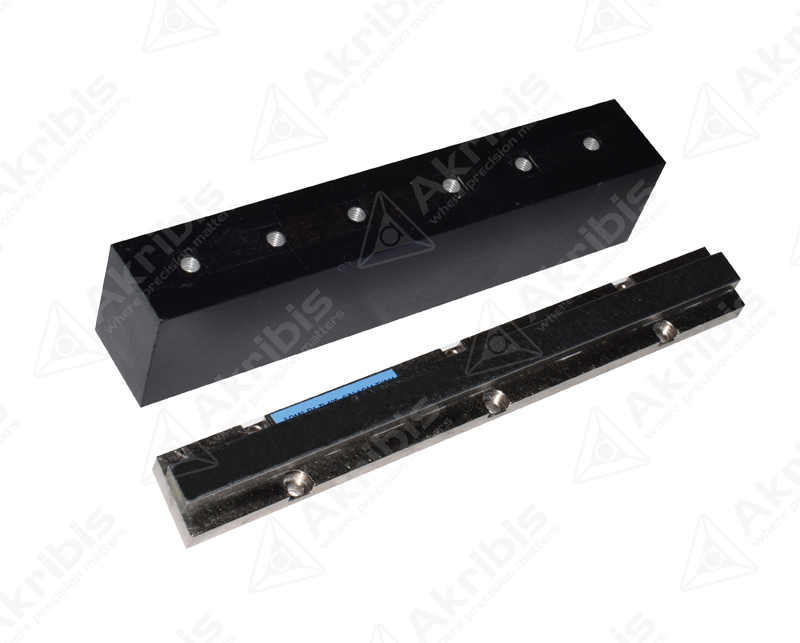

AJM系列
